MODULAR SYSTEM
3 STEPSE 열교차단 패스너
TECHNOLOGY & PERFORMANCE
기술·성능
현장 설치공정과 구성벽체 단열성 비교자료를 바탕으로 SE 시스템의 기술적 차이를 확인합니다.04 PRODUCT COMPARISON
시공성과 열성능을
두 축으로 비교합니다.
04-A INSTALLATION
단열 패스너
설치공정 비교.
현장 조립형과 공장 일체형의 차이를 한눈에.
기존 TB 패스너는 열교차단층을 구성하는 부품을 현장에서 순차적으로 조립합니다.

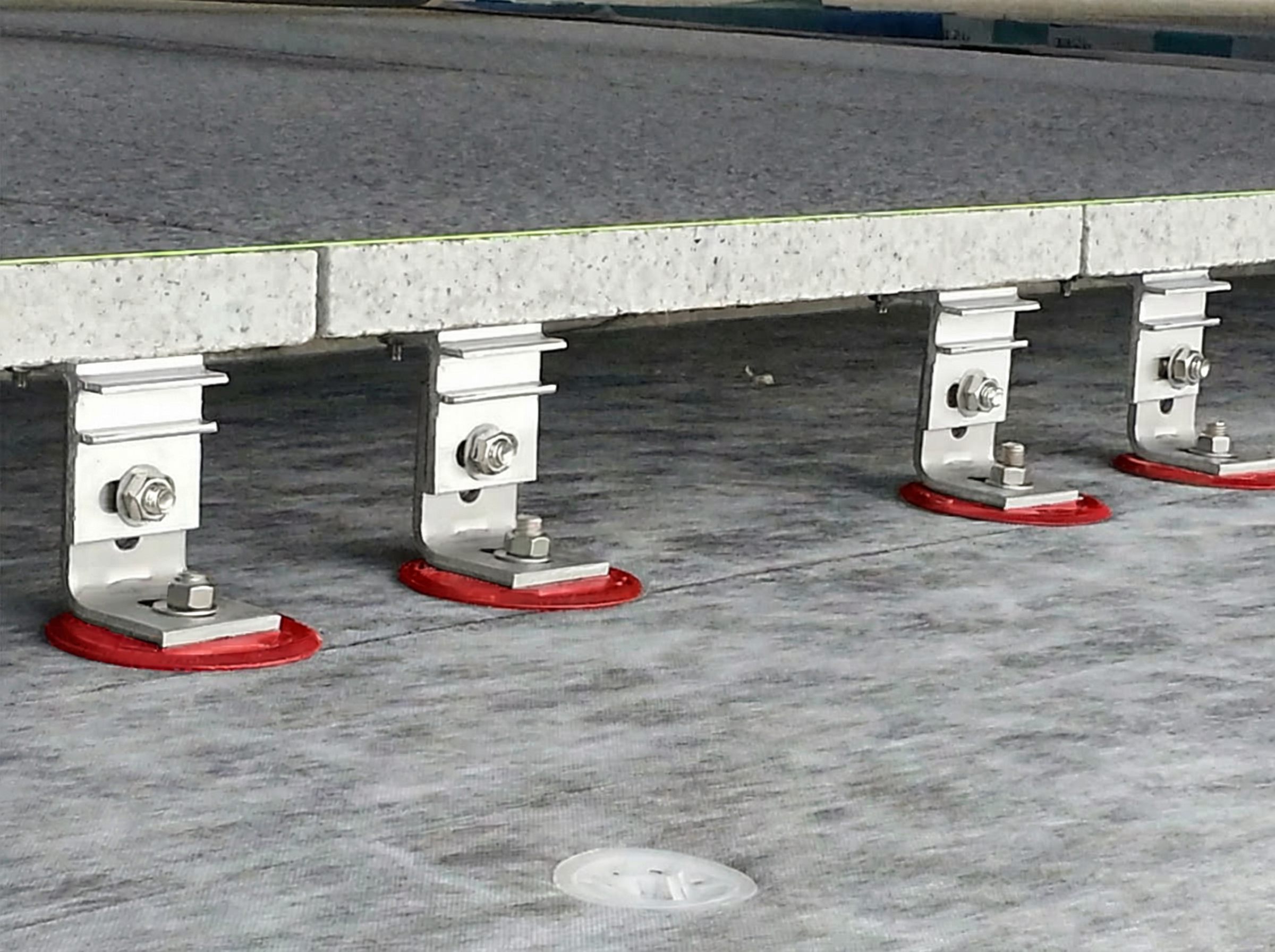

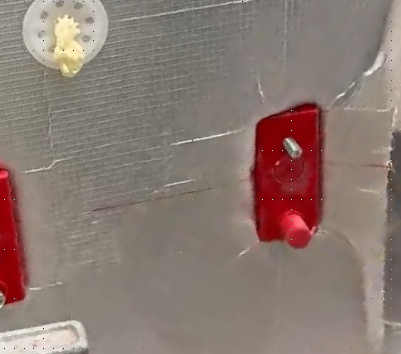

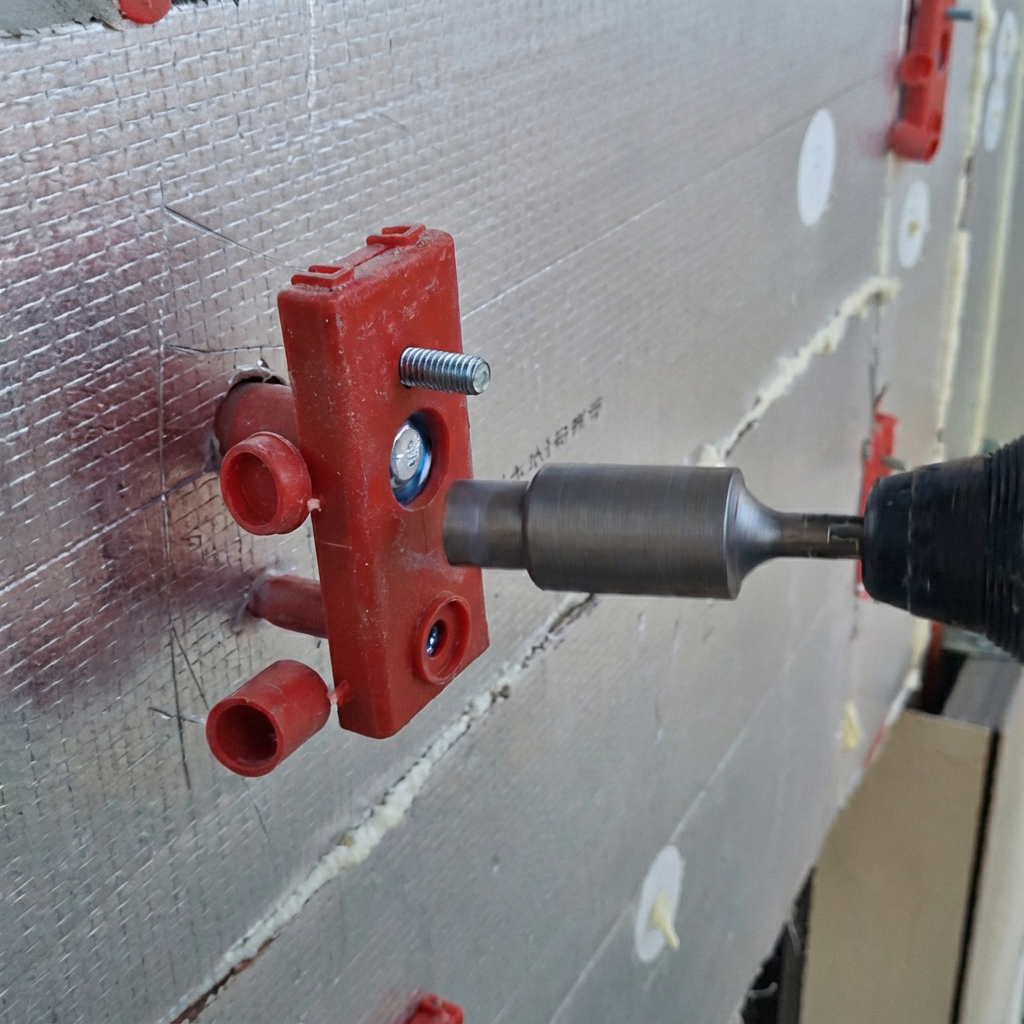

SE 열교차단 패스너는 열교차단층을 공장에서 조립·일체화한 모듈형 제품으로, 현장 설치 공정을 단순화합니다.
FIELD ASSEMBLY
6 STEP기존 TB 패스너
04-B THERMAL PERFORMANCE
시험성적서로
성능을 비교합니다.
SE 열교차단 패스너와 일반 단열 패스너의 열관류율을 비교합니다.
두 시험은 동일한 벽체 구성과 KS F 2277:2017 시험방법으로 진행되었습니다.
각 제품의 시험성적서와 핵심 시험값을 나란히 배치해 성능 차이를 직접 확인할 수 있습니다.

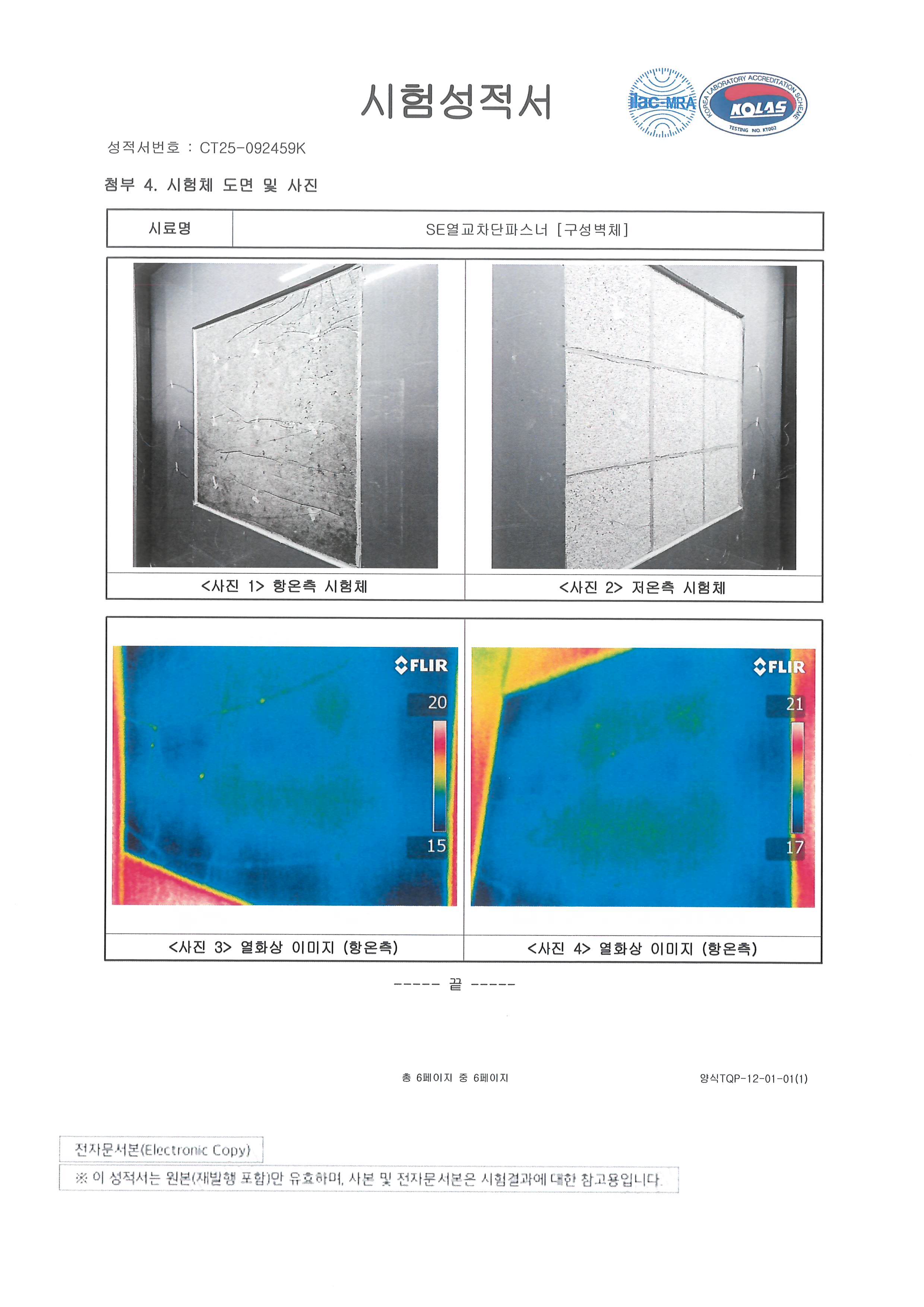

01 · THERMAL BREAK
0.41SE 열교차단 패스너
- 성적번호
- CT25-092459K
- 시험방법
- KS F 2277:2017
- 시료명
- SE 열교차단 패스너 [구성벽체]
- 열관류율
- 0.41 W/(㎡·K)

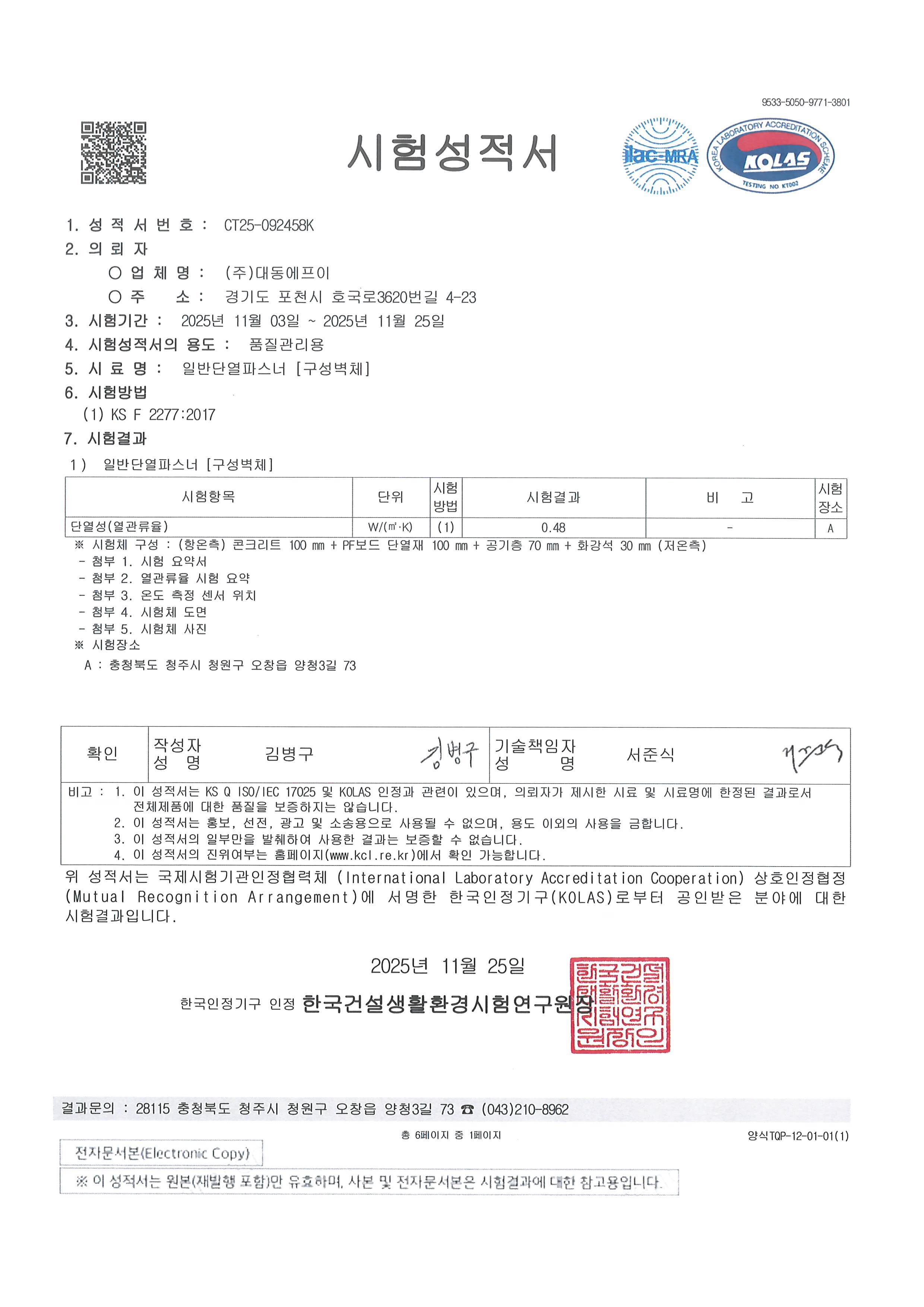

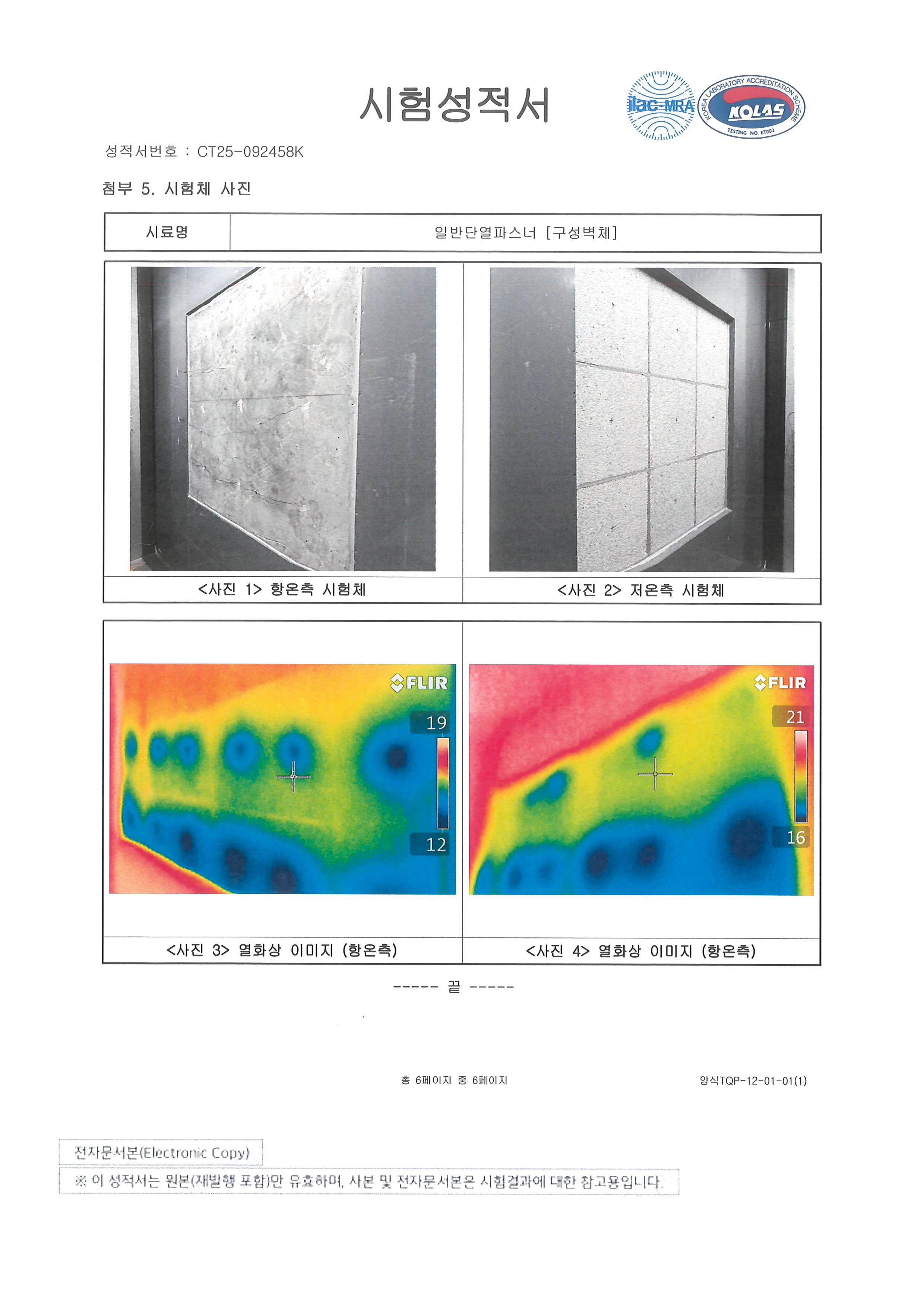

02 · GENERAL
0.48일반 단열 패스너
- 성적번호
- CT25-092458K
- 시험방법
- KS F 2277:2017
- 시료명
- 일반 단열 패스너 [구성벽체]
- 열관류율
- 0.48 W/(㎡·K)
일반 단열 패스너0.48
SE 열교차단 패스너0.41
0.07 W/(㎡·K) 감소일반 단열 패스너 대비 약 14.6% 낮은 열관류율
※ 시험체 구성: 콘크리트 100 mm + PF보드 단열재 100 mm + 공기층 70 mm + 화강석 30 mm. 시험성적서는 품질관리용이며, 이미지 클릭 시 원본 페이지를 확대해 볼 수 있습니다.
+ DESIGN CONTEXT
강화되는 건물 에너지 기준,
디테일의 완성도가 중요합니다.
현행 건축물 에너지절약설계기준은 외기에 면하는 거실 부위의 열손실 방지 조치를 요구합니다.
2025년 개정은 일정 규모 이상 건축물의 에너지 성능기준도 강화했습니다.
외단열 패스너는 외피 전체 중 작은 부품이지만, 단열층을 반복 관통하는 만큼 설계 단계에서 열교와 구조 성능을 함께 검토해야 합니다.
