열전달 경로 제어
메인 볼트 주변과 외장재 측 금속 접점에 비금속 차단 부품을 배치해 단열층 관통부의 열 흐름을 줄이도록 설계합니다.
PRODUCT
제품소개
열교차단 원리부터 모듈 구성, Single·Twin 타입의 선택 기준까지 제품을 자세히 소개합니다.01 PRODUCT OVERVIEW
외단열의 연속성을
고정 부위까지.
SE 열교차단 패스너는 외단열 건축물의 외장재를 구조체에 고정하는 장치입니다.
앵커, 열교 차단층, 브래킷, 캡을 하나의 모듈로 통합하여 열교 저감과 현장 시공성 향상을 함께 목표로 합니다.
ANCHORTHERMAL BREAKBRACKETCAP
열교 저감 효과는 벽체 구성, 패스너 간격, 마감재 및 현장 조건에 따라 달라질 수 있습니다.
02 OPERATING PRINCIPLE
THERMAL BREAK소재와 결합 구조
HOW IT WORKS
열이 흐르는 경로를
비금속층으로 끊습니다.
금속 패스너가 단열층을 관통할 때 형성되는 국부적인 열전도 경로를 메인 볼트 주변의 열교 차단층과 캡으로 제어합니다.
영상은 차단 부품과 일체형 모듈의 결합 관계를 보여줍니다.
외장재→비금속 차단층→구조체
구성부품 일체화
앵커, 열교 차단층, 브래킷, 캡을 공장 사전 조립해 현장의 부품 누락과 조립 순서 변수를 줄입니다.
외장재 고정
브래킷과 추가 고정 지점을 통해 외장재 지지 철물을 연결하며, 최종 간격과 하중 조건은 구조 검토로 확정합니다.
03 PRODUCT TYPES
마감거리 기준으로
선택하는 두 가지 타입.

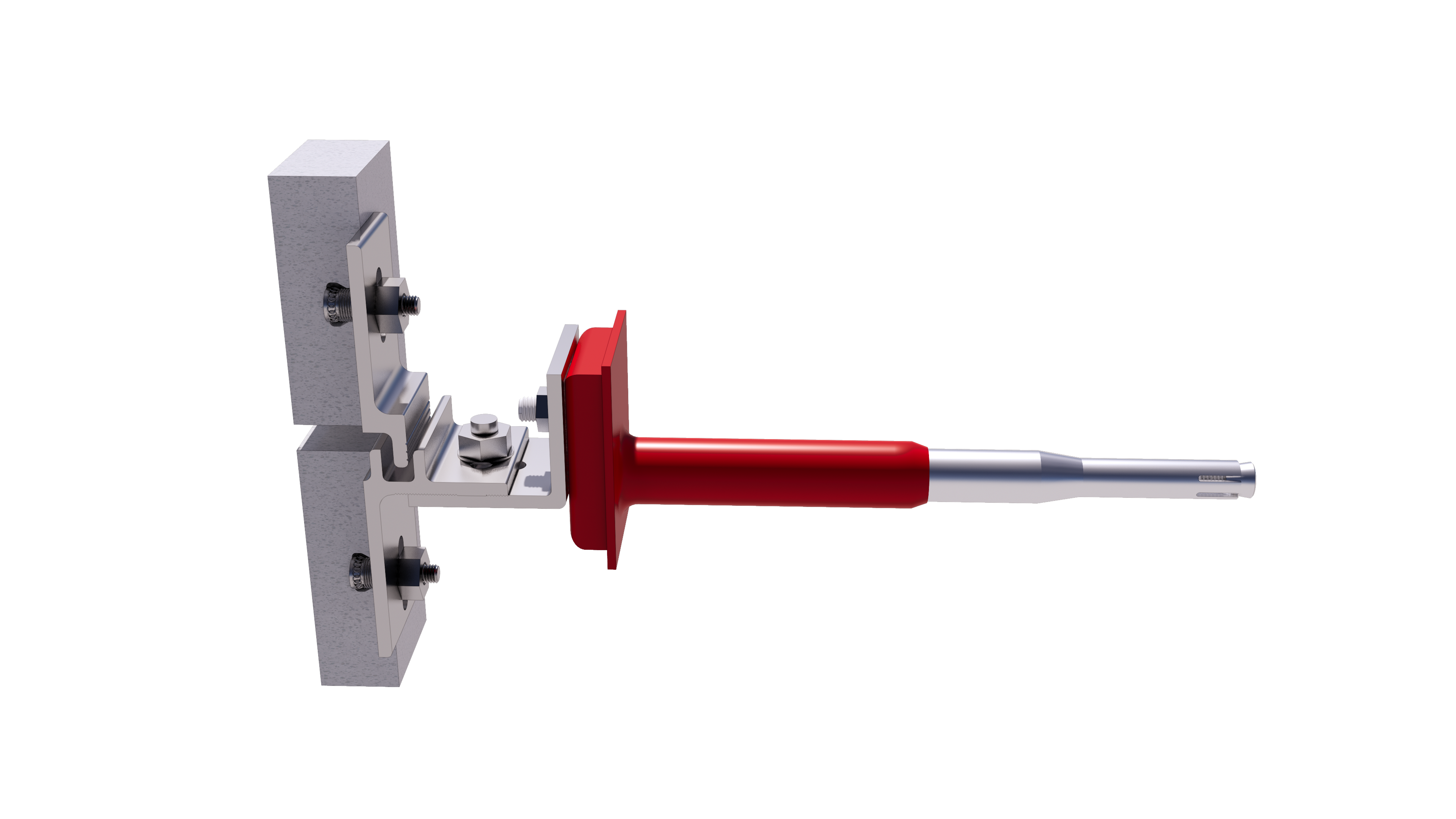

Single Type
마감거리 200 mm 미만을 기본 범위로 제안하는 단일 브래킷 타입

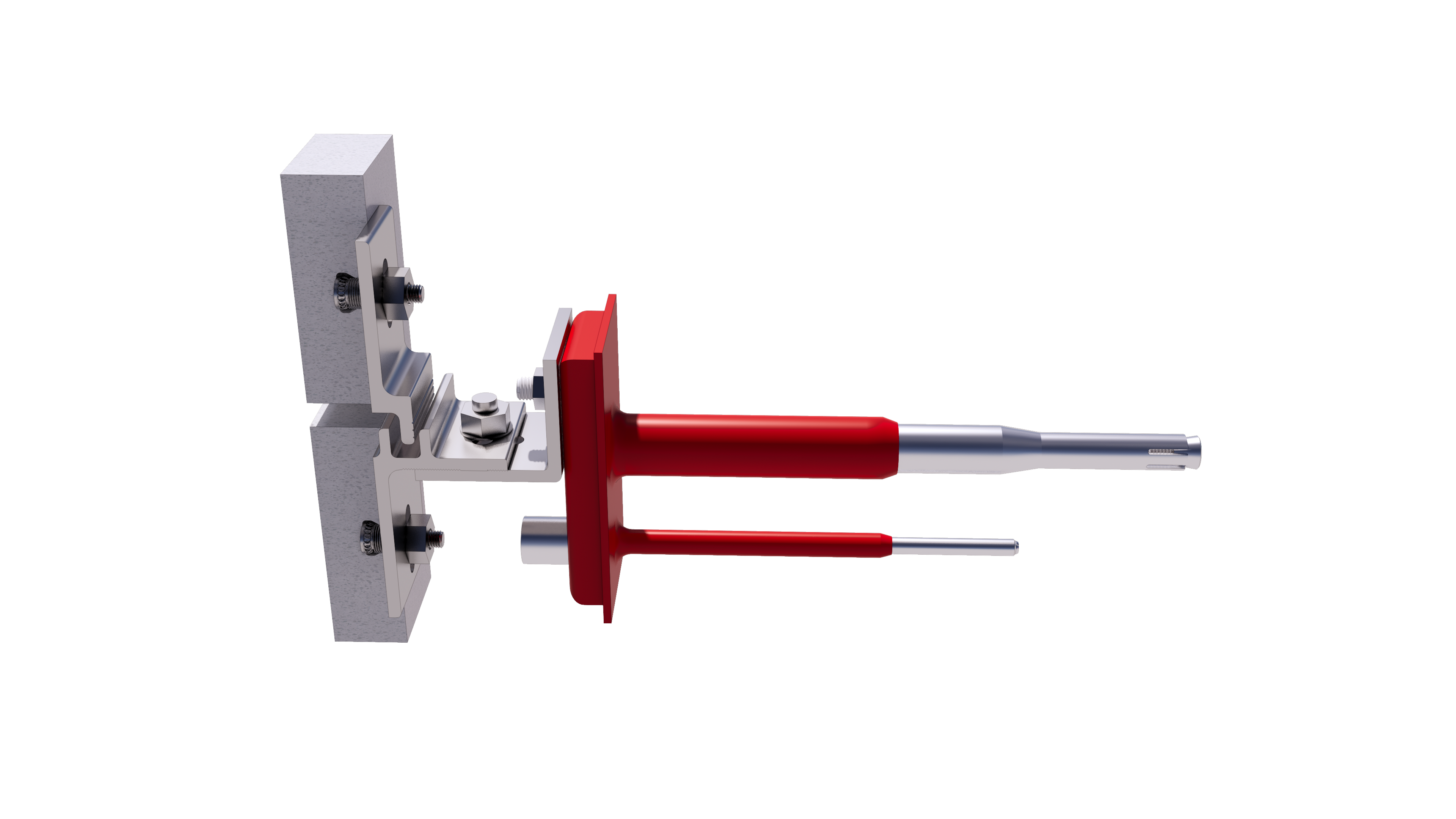

Twin Type
마감거리 300 mm 미만을 기본 범위로 제안하는 이중 고정 타입
